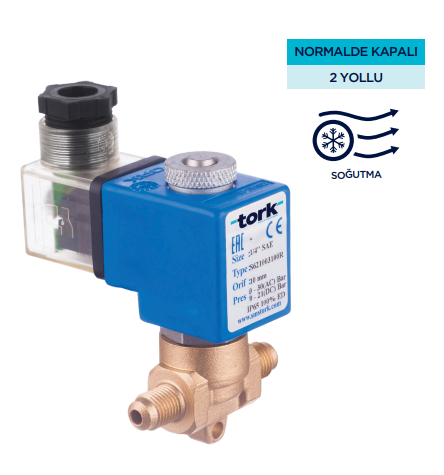

TORK-S621002065-12V

3/8'' RAKORLU 6.5 MM ORIFISLI PİLOTLU TIP SOLENOID VANA 12V

Kategori
Stok Kodu
TORK-S621002065-12V
Bakır Boru Rakorlu Soğutucu Solenoid Valf
S6210 Serisi (1/4”, 3/8", 1/2", 5/8")

GENEL ÖZELLIKLER
• Geniş basınç aralığı, akış hızı ve orifis seçenekleri vardır.
• Solenoid valfler filtre ile kullanılmalıdır.
• Solenoid valfler çalışmasını etkilemeden herhangi bir pozisyonda monte edilebilir;
• Bobin dikey yukarı konumda tercih edilmelidir.
• Solenoid vana otomatik kontrol elemanından oluşur ve soğutucu sistemlerde soğuk akışkanın geçişinde, geniş ölçüde basınç gruplarında, merkezi klimalarda, soğuk hava depolarında ve otobüs klima sistemlerinde kullanılır.

 Solenoid Vana Montajı Nasıl Yapılır


Solenoid İle İlgili Sıkça Sorulan Sorular

Solenoid Vana Nasıl Çalışır

ELEKTRIKSEL ÖZELLİKLER
Sürekli Enerjide Kalma : ED %100
Bobin Yalıtım Sınıfı : H (180°C)(IEC 85)
Bobin Kaplaması : GüçlendirilmiŞ Fiber Glass
Ortam Sıcaklığı : -10°C, +60°C
Koruma Sınıfı : IP65 (ISO 60529) Istek Üzerine;IP68
Soket Bağlantısı : DIN 46340 3-kutuplu Soket (DIN43650)
Soket Özellikleri : ISO 4400 / EN 175301-803 Form A,
Terminal (Kablo Ø6-8 mm)
Elektriksel Güvenlik : IEC 335
Standard Voltaj : AC 12V 15VA, 24V 15VA, 48V 15VA, 110V 15VA, 230V 24VA, DC 12V 18W, 24V 18W, 48V 18W, 110V 18W 18W istek üzerine diger voltajlar
Voltaj Toleransı : AC -15%, +10% DC -5%, +10%
Frekans : 50 Hz (60 Hz…)

Istek Üzerine; LED’li Soket, PWM soket Siparişlerde lütfen bobin gerilimini bildiriniz. Detaylı bilgi için bobin bölümüne bakınız.
ÜRÜN HAM MADDELERİ
Gövde : Pirinç
Iç Parçalar : Paslanmaz Çelik
Diyafram : NBR,istek üzerine;VITON,EPDM
Yüzük : Bakır (EN 12735-1)
Çekirdek, Kovan, Yay : Paslanmaz Çelik

SEÇENEKLER
• Istek üzerine manüel kullanım eklenebilir.
• Istek üzerine CR-Ni kaplama,
• PTFE kaplama yapılabilir.
• Istek üzerine Atex (exproof) bobinli.

TEKNIK ÖZELLIKLER
Sogutucu : CFC. HCFC. HFC
Akıskan Sıcaklıgı : -30°C ... +105°C
Bakım : 100.000 açma kapama
Maksimum Açılma Basıncı : 2.5 MPA
Minimum Açılma Basıncı : 0.3 MPA
Çalışma Basıncı : 3.0 MPA
Sertifika : CE

DIYAFRAM ÖZELLIKLERI
NBR : -10°C...+80°C
EPDM : -10°C...+130°C
VITON : -10°C...+160°C
PTFE : -10°C...+160°C
RUBY : -10°C...+160°C
Bağlantı Tipi : Rakorlu
Bağlantı Ölçüleri : 3/8
Çalışma Tipi : Pilotlu
Voltaj : 12 V

ÜRÜN KATALOĞUNU İNDİRMEK İÇİN LÜTFEN BURAYA TIKLAYINIZ

ÜRÜN KILAVUZUNU İNDİRMEK İÇİN LÜTFEN BURAYA TIKLAYINIZ

ÜRÜNE AİT CE BELGESİNİ İNDİRMEK İÇİN LÜTFEN BURAYA TIKLAYINIZ



ÜRÜN ÖZELLİKLERİ



ÜRÜN KODU

Orifis

Bağlantı Ölçüsü

Çalışma Tipi

Çalışma Basıncı

KV faktörü

Ağırlık

S6210 Serisi

mm

inch

bar

Lt/Dak

kg

min

max(AC)

max(DC)

S6210.01.025

2,5

1/4'' SAE

Direkt

0

30

21

3,2

0,354

S6210.02.030

3

3/8'' SAE

Direkt

0

21

21

4,6

0,366

S6210.02.065

6,5

3/8'' SAE

Pilotlu

0,1

30

21

11

0,546

S6210.03.065

6,5

1/2'' SAE

Pilotlu

0,1

30

21

11

0,567

S6210.03.100

10

1/2'' SAE

Pilotlu

0,1

30

10

19

0,827

S6210.15.125

12,5

5/8'' SAE

Pilotlu

0,1

30

10

48

0,829

S6210.15.150

15

5/8'' SAE

Pilotlu

0,1

30

10

70

0,832
